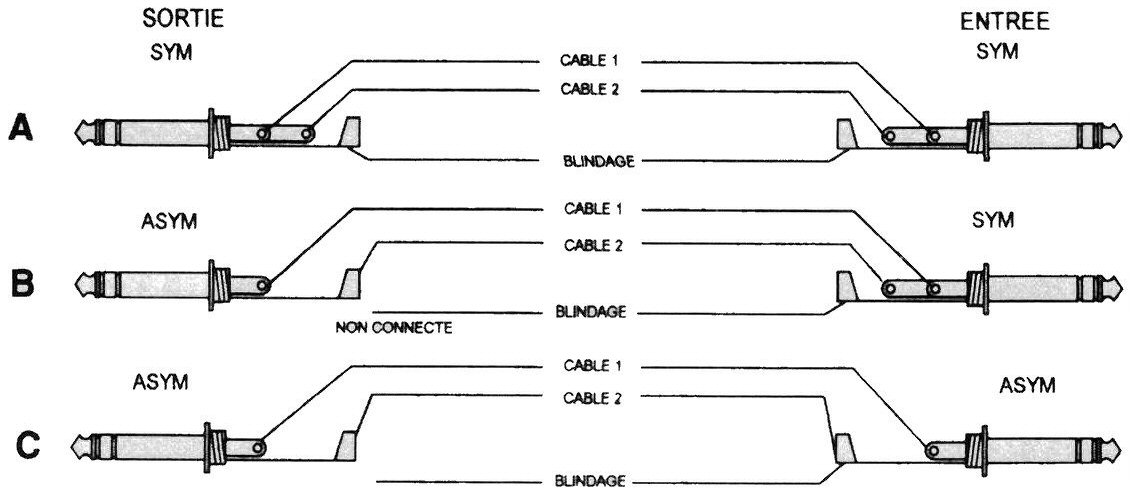

| Cable A : Les 2 jacks ont chacun 3 contacts. Configuration classique. |
| Cable B : Coté source, masse electrique et chassis sont raccordés, le blindage sera simplement relié à la masse du chassis de l'appareil aval symettrique. |
| Cable C : Configuration asymetrique. le cable a 2 conducteurs et 1 blindage, ce dernier sert uniquement d'ecran. |
 |

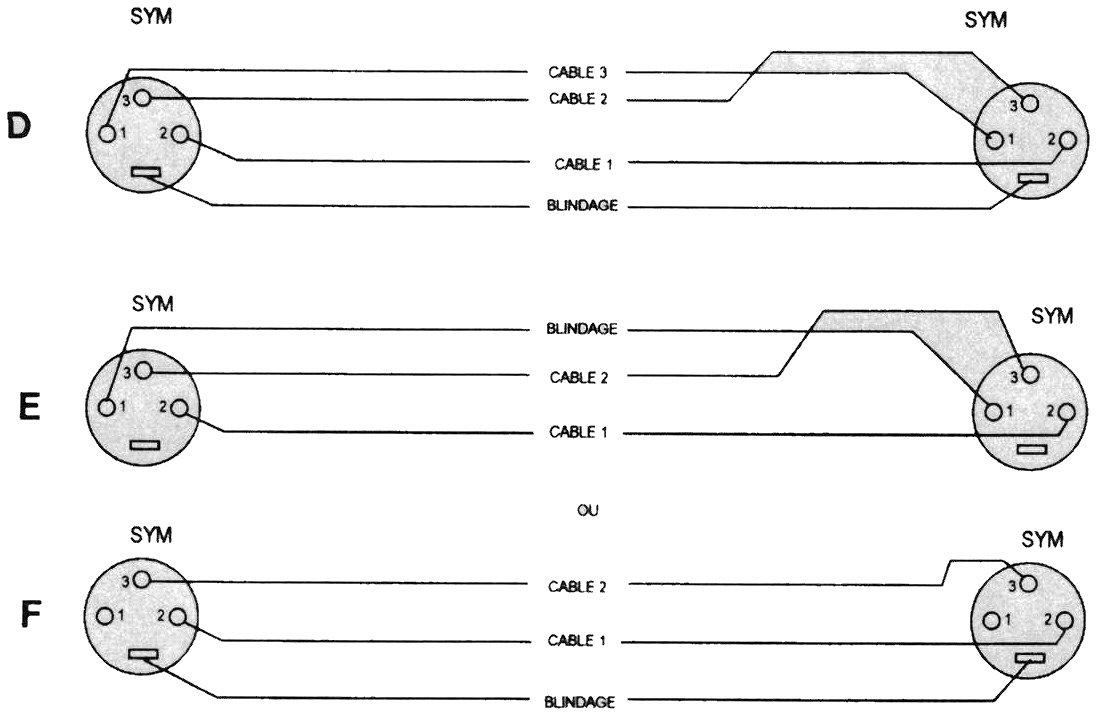

| Cable D : Le top ! un cable a 3 conducteurs, masse, chassis et electrique peuvent etre separées, leur liaison est controlée a l'interieur des appareils et le blindage assure la continuité de l'enceinte de protection des cables, idem pour les coffrets des appareils |
| Cable E et F : Au choix. Le blindage assure la liaison. Dans la cas d'un cable micro, le signal passe dans 1 et 2, le blindage assure le retour de la tension d'alimentation fantome. |
 |

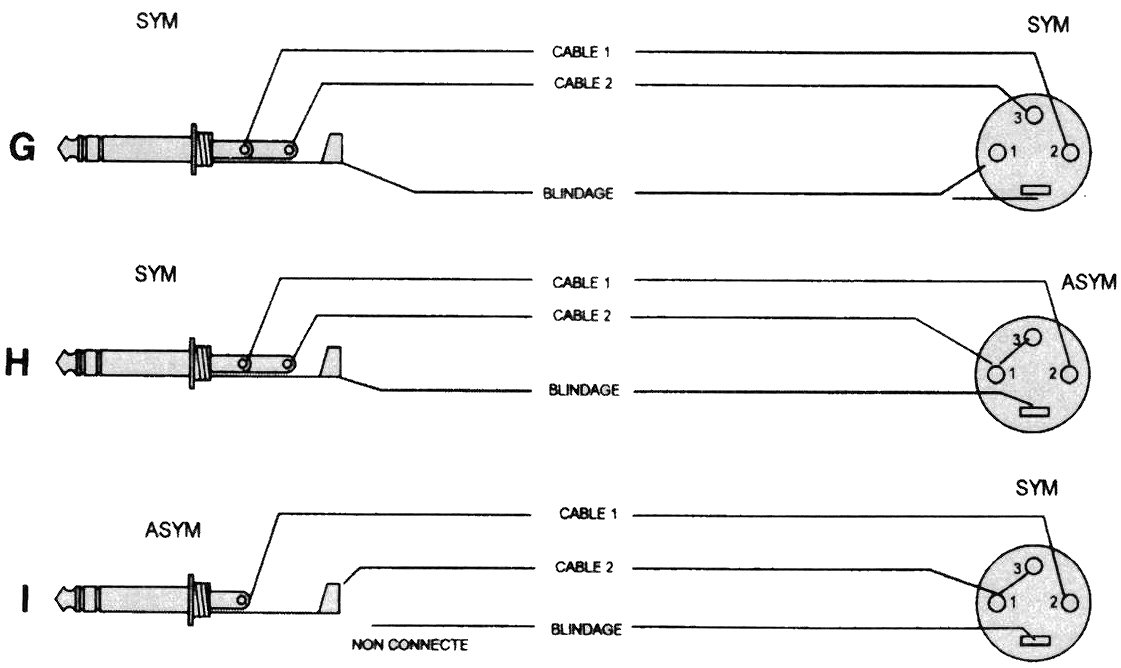

| Cable G : Le blindage est obligatoirement relie à la masse du jack. Coté XLR, on peut relier soit le contact de masse, soit la broche 1 dans les cas precedents. |
| Cable H : Avec une entrée asymetrique sur XLR, la norme impose la liaison entre les broches 1 et 3. |
| Cable I : Ici, on peut entrer en asymetrique sur l'appareil si on relie 1 et 2; on peut aussi entrer sur 3, la phase s'en trouvera inversée. |
